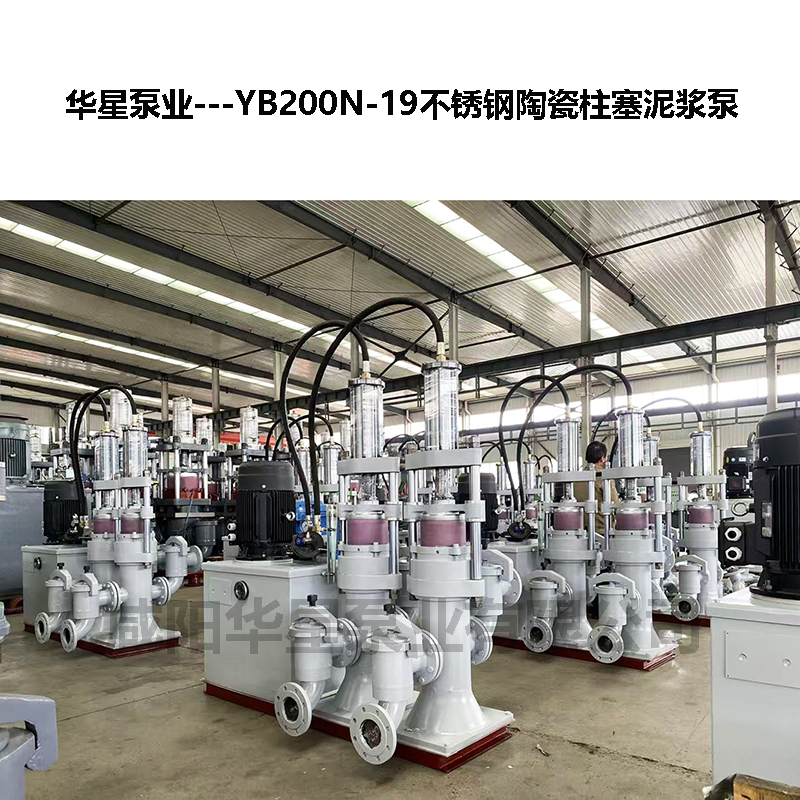

液壓陶瓷柱塞泥漿泵工作原理（詳細表格版）
| 階段 / 系統 | 具體步驟 | 關鍵部件動作 | 介質狀態 | 壓力變化 | 控制要點 |
|---|---|---|---|---|---|
| 吸入行程 | 液壓油進入回程腔 | 液壓閥切換→油缸活塞帶動陶瓷柱塞向后運動 | 泥漿在大氣壓作用下準備進入泵腔 | 泵腔內形成負壓 | 確保吸入管道暢通，防止空氣進入 |
| 泵腔容積增大 | 陶瓷柱塞后移→泵腔空間變大 | 泥漿開始流入泵腔 | 負壓持續 | 吸入閥應靈活開啟，無卡滯 | |
| 吸入閥開啟 | 負壓作用下吸入閥打開，排出閥關閉 | 泥漿穩定進入泵腔 | 壓力逐漸接近大氣壓 | 檢查吸入閥密封面是否完好 | |
| 排出行程 | 液壓油進入工作腔 | 液壓閥換向→油缸活塞推動陶瓷柱塞向前運動 | 泵腔內泥漿被壓縮 | 壓力快速升高 | 控制液壓系統壓力不超過設定值 |
| 泵腔容積減小 | 陶瓷柱塞前移→泵腔空間變小 | 泥漿被加壓 | 達到工作壓力 | 排出閥應靈活開啟，避免卡滯 | |
| 排出閥開啟 | 壓力作用下排出閥打開，吸入閥關閉 | 泥漿被壓入排出管道 | 維持穩定工作壓力 | 檢查排出閥密封性能，防止回流 | |
| 液壓系統 | 動力供給 | 電機驅動液壓泵產生高壓油 | - | 系統壓力建立 | 定期檢查液壓油品質和液位 |
| 方向控制 | 換向閥控制油流方向 | - | 壓力根據工況調節 | 確保換向閥動作靈敏 | |
| 壓力穩定 | 溢流閥設定最大壓力，蓄能器吸收脈動 | - | 壓力波動控制在 ±5% | 定期校驗溢流閥壓力設定值 | |
| 冷卻過濾 | 冷卻器維持油溫，過濾器保持油液清潔 | - | 油溫控制在 30-60℃ | 定期清洗過濾器和檢查冷卻系統 | |
| 輔助功能 | 密封保護 | 組合密封防止泥漿泄漏和液壓油串腔 | - | 維持密封面壓力平衡 | 定期檢查密封件磨損情況 |
| 潤滑系統 | 液壓油兼作潤滑介質 | - | 保持適當粘度 | 按規定周期更換液壓油 |
關鍵部件功能表
| 部件名稱 | 材料特性 | 主要功能 | 常見故障 | 維護要點 |
|---|---|---|---|---|
| 陶瓷柱塞 | 高硬度、耐磨、耐腐蝕 | 直接接觸介質，傳遞液壓動力 | 表面劃傷、裂紋 | 避免碰撞，定期檢查表面狀況 |
| 吸入 / 排出閥 | 硬質合金或陶瓷閥芯 | 控制介質單向流動 | 密封面磨損、閥片斷裂 | 定期檢查密封面，及時更換損壞部件 |
| 液壓油缸 | 精密珩磨內壁 | 轉換液壓能為機械能 | 密封泄漏、內壁拉傷 | 定期更換密封件，保持油液清潔 |
| 密封組件 | PTFE+O 形圈 + 導向環 | 防止泥漿泄漏和液壓油串腔 | 密封老化、磨損 | 按周期更換，安裝時避免損傷密封唇邊 |
| 泵頭體 | 耐磨鑄鐵或不銹鋼 | 形成工作腔，安裝閥門 | 腔體內壁磨損、裂紋 | 定期檢查磨損情況，避免超壓運行 |
